[CI/CD 프로젝트] K8S - kubeadm으로 Kubernetes Cluster 구축하기

쿠버네티스란?

쿠버네티스는 Container Orchestration 개념으로, 많은 컨테이너를 쉽게 관리할 수 있도록 도와주는 도구이다.

쿠버네티스의 동작 원리는, kubectl 을 통해 control plane에 있는 etcd에 desired state를 입력하고, 다양한 컴포넌트를 통해 container를 배포한다. 이런 동작 원리로, self healing과 같은 특징이 생기게 된다.

이 외에도,

• Service에 대한 load balancing : 원래는 우리는 서비스를 호출하기 위해 사용하고 있는 ip와 포트를 알아야한다. 쿠버네티스는 서비스들을 label로 관리하여 서비스를 호출 하였을 때 해당 label이 붙어있는 pod로 트래픽을 분산해준다.
• Storage 관리 : K8S는 스토리지를 명시하여 자동으로 mount될 수 있도록 할 수 있도록 한다.
• Update 지원 : K8S 의 Deployment 오브젝트는 RollingUpdate와 Recreate를 지원한다.
• Secret, Config 관리 : Secret 과 ConfigMap 을 통해 민감한 정보 및 환경 변수를 선언적으로 관리할 수 있다.
• 확장 : K8S는 HPA, KEDA와 같은 오브젝트를 통해 특정 조건에서 수평적인 확장을 지원한다.

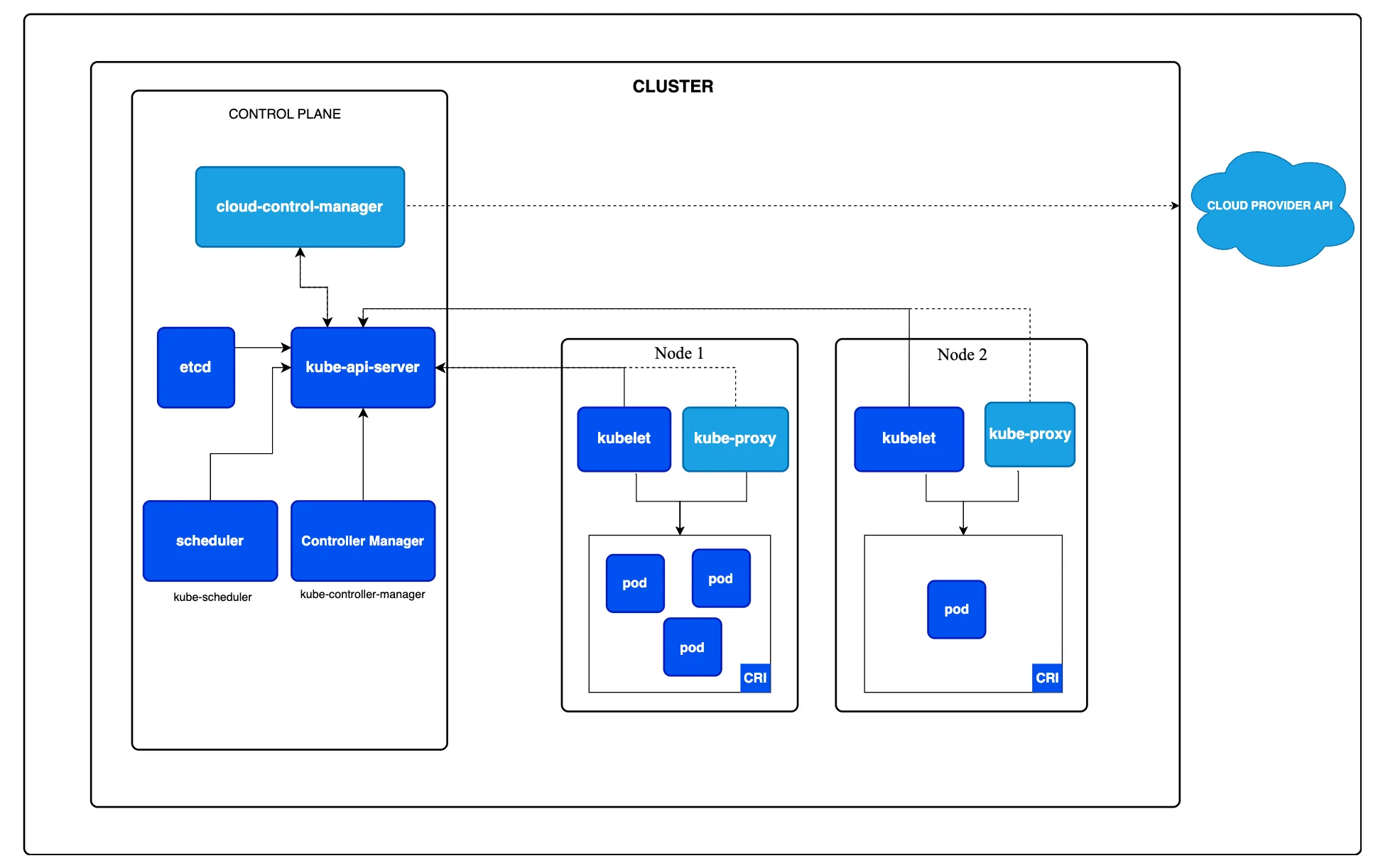

클러스터 아키텍처

출처) http://kubernetes.io/

각 Cluster 의 컴포넌트의 역할은 아래와 같다.

Control Plane

주로 Kubernetes 시스템과 관련된 컨테이너가 올라온다. 관리를 위해 taint가 설정되어, 일반 pod는 할당되지 않는다.

• kube-apiserver : kubectl을 통해서 kubernetesAPI를 호출 받는다.

kubectl run nginx --image=nginx:latest ## kube-apiserver를 통해서 API 호출

• etcd : kube-apiserver에서, client에 전달받은 desired state를 입력받는다. key-value형식의 저장소이다. 모든 상태가 저장되기 때문에 etcd를 통해 백업을 진행한다.
• kube-scheduler : pod를 배포할 때 어떤 노드에 배정할지 스케줄링 결정을 위해 리소스 요구 사항, 제약 조건, 선호도 등을 고려한다.
• kube-controller-manager : 컨트롤러는 특정 리소스(예: Pods, Nodes, Services 등)에 대한 상태를 모니터링하고, 필요한 경우 변경 작업을 수행하여 원하는 상태를 유지합니다.

Worker Node

• kubelet : 각 노드에서 실행되는 컨테이너를 확인한다.
• kube-proxy : node의 pod간 네트워크를 담당한다.

실습

💡이전 실습에서, linux 시스템에서 container를 만들기 위한 containerd, runc, cni-plugin을 설치하고, container끼리 통신을 위해 세팅을 완료하였다.

이번 실습은 kubeadm, kubelet, kubectl을 설치하고, control plane을 init하고, worker node를 바인딩 시켜 Cluster를 완성한다.

(Control Plane, Worker Node 모두) 이전 실습 상태

2024.11.19 - [사이드 프로젝트] - K8S - Containerd 내부 구조 이해

(Control Plane, Worker Node 모두) kubeadm, kubelet, kubectl 설치

• SELinux 비활성화
  컨테이너가 호스트 파일 시스템에 액세스할 수 있도록 SELinux를 비활성화한다.

sudo setenforce 0

• Kubernetes repository 추가

기존 document에 있는 google 패키지 저장소는 만료되었으므로, 아래의 저장소로 다운 받으면 된다.
참고 : https://v1-28.docs.kubernetes.io/docs/tasks/administer-cluster/kubeadm/change-package-repository/

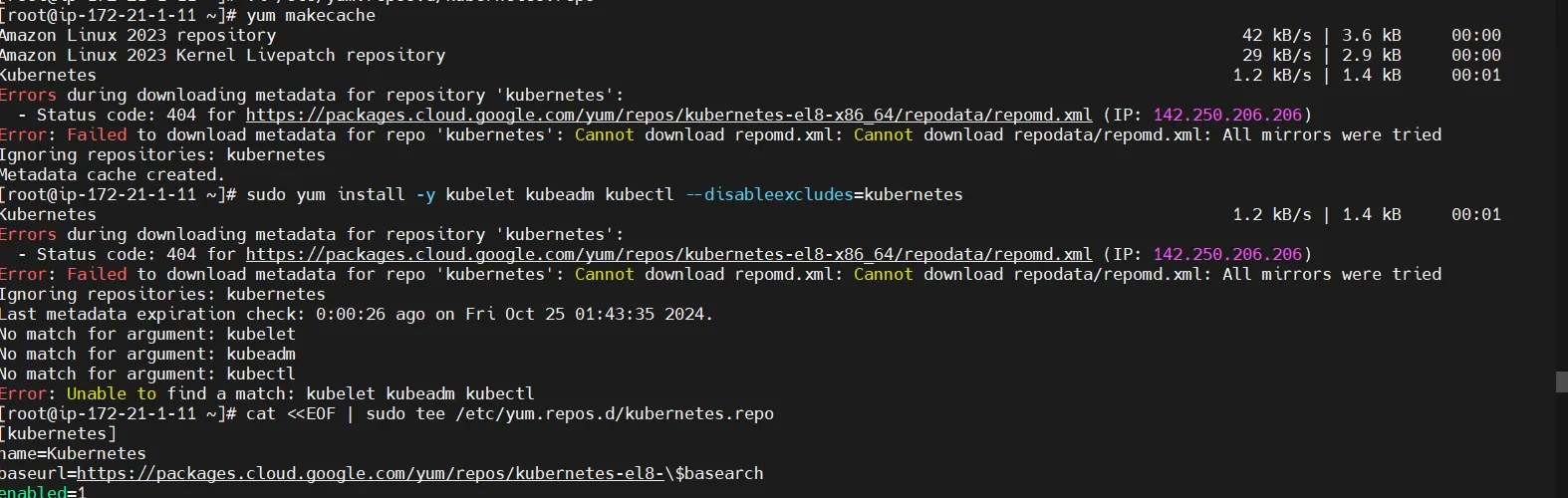

기존 docs 에 나와있는 리포지토리로 다운 받게 되면 아래와 같은 404에러를 보게된다.

cat <<EOF | sudo tee /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://pkgs.k8s.io/core:/stable:/v1.27/rpm/
enabled=1
gpgcheck=1
gpgkey=https://pkgs.k8s.io/core:/stable:/v1.28/rpm/repodata/repomd.xml.key
exclude=kubelet kubeadm kubectl cri-tools kubernetes-cni
EOF

• kubelet, kubeadm, kubectl 설치

이때 버전이 일치 하지 않을 경우 문제가 발생할 수 있기 때문에 확인을 진행한다. ( 자동으로 맞춰주지 않음)

sudo yum install -y kubelet kubeadm kubectl --disableexcludes=kubernetes
sudo systemctl enable --now kubelet

kubeadm version
kubectl version --client
kubelet --version

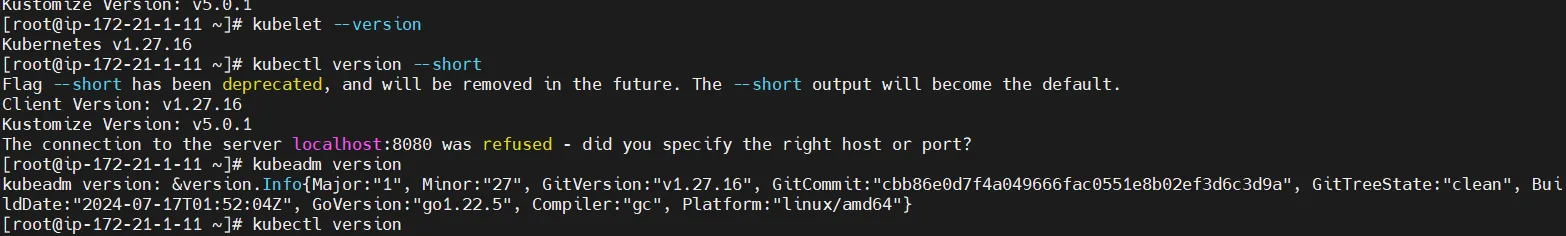

아래와 같이 모두 v1.27 로 버전이 설치된 것을 볼 수 있다.

(Control Plane만)Control Plane 설정

• init 설정 값
  • cgroup설정 : cgroup은 cgroupfs와 systemd 두 가지가 있다. systemd가 이미 init system일 경우 cgroupfs를 사용하게 되면 불안정도가 높아지므로, systemd가 init system일 경우 아래와 같이 cgroupDriver를 명시한다.
  • Calico와 K8S의 네트워크 대역을 일치 시키기 위해 podSubnet을 VPC 대역과 일치시킨다.
  • containerRuntime을 containerd로 명시하여 초기화한다.

# kubeadm-config.yaml

apiVersion: kubeadm.k8s.io/v1beta3
kind: InitConfiguration
nodeRegistration:
  criSocket: unix:///var/run/containerd/containerd.sock
---
kind: ClusterConfiguration
apiVersion: kubeadm.k8s.io/v1beta3
kubernetesVersion: v1.27.16
networking:
  podSubnet: "192.168.0.0/16"  # calico 기본 대역
---
kind: KubeletConfiguration
apiVersion: kubelet.config.k8s.io/v1beta1
cgroupDriver: systemd

sudo kubeadm init --config kubeadm-config.yaml
## 향후 모든 버전에서 systemd 로 설정

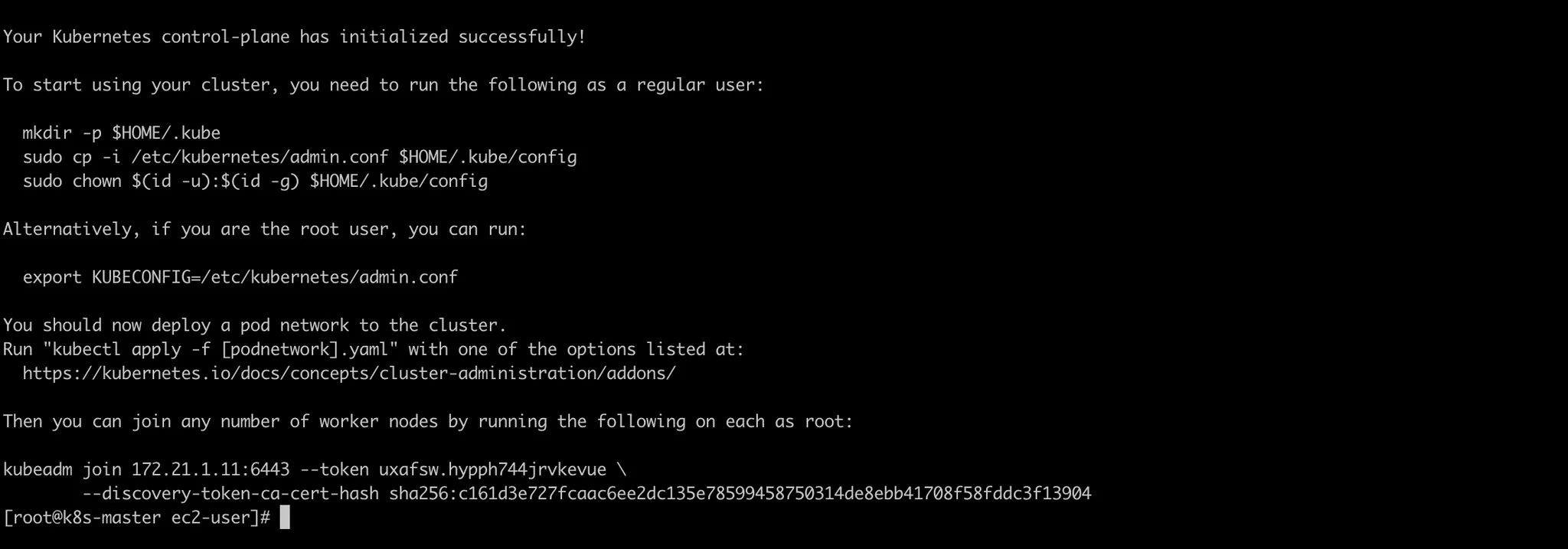

정상적으로 init이 되면, 아래와 같이 성공적으로 설치가 되었음을 알 수 있다.

일반 user에서 사용을 위한 설정과, cluster를 위한 join 명령어가 안내된다. 이 join 명령어를 클립보드에 복사해 두는 것을 추천한다.

• kubeadm은 Network Interface의 default gateway의 usable IP를 찾는다.

ip route show # Look for a line starting with "default via"

• kubectl 이 현재 유저에서 수행될 수 있도록 설정

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

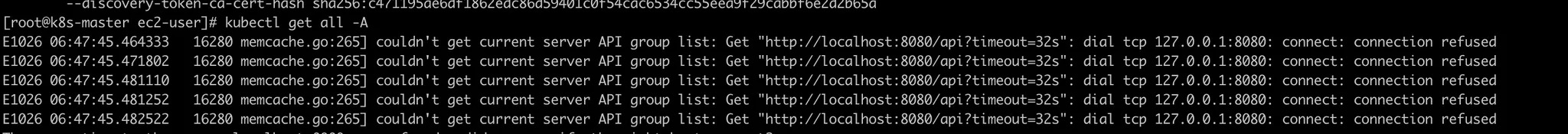

수행하지 않고, 바로 사용 할 시 root 유저라도 사용이 불가능하다.

• Calico 설치 : 다음 문서를 통해서 설치 후 이후 절차를 진행한다.

(Worker Node만) Cluster binding

설치 완료되었을 때 안내되었던 명령어를 붙여넣으면 된다. 추가로, cri를 명시해서 초기화시켜주는 옵션을 추가하였다.

kubeadm join <master-node-ip>:6443 --token <token> --discovery-token-ca-cert-hash sha256:<hash> --cri-socket=/var/run/containerd/containerd.sock

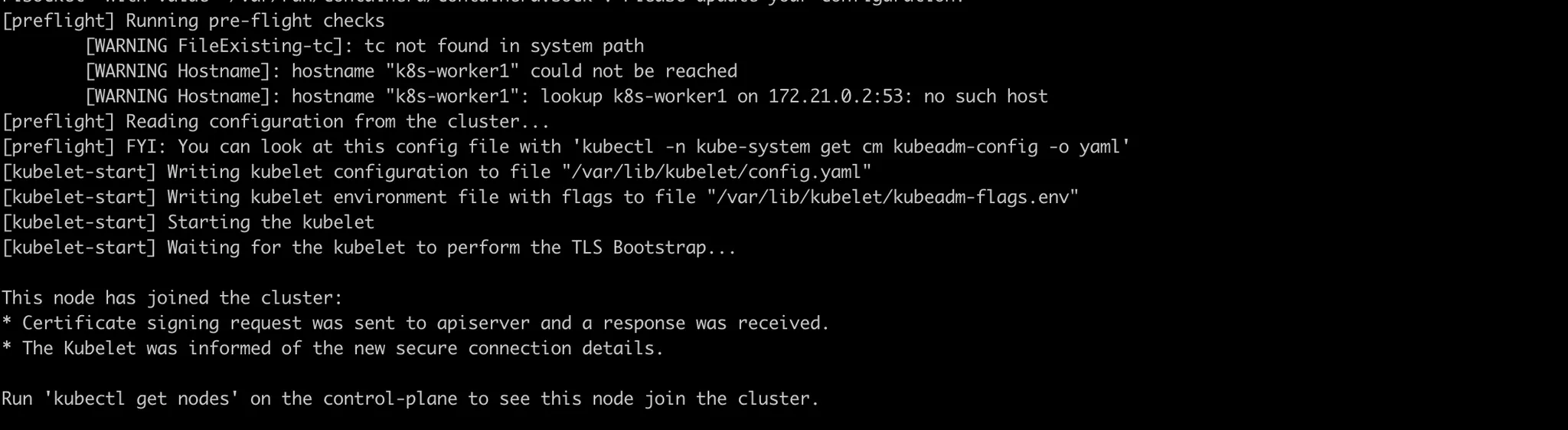

정상적으로 설치가 완료되었다.

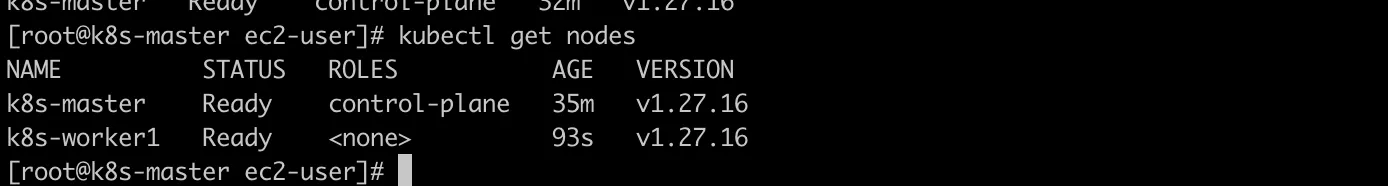

control node에서 정상적으로 바인딩 된 모습을 볼 수 있다.

kubectl get nodes

• Node에 대한 cgroup 설정하기 (건너뛰기)

kubectl edit cm kubelet-config -n kube-system

cgroupDriver: systemd

Node 에서 변경하기
kubectl drain <node-name> --ignore-daemonsets

systemctl stop kubelet
systemctl stop containerd

# /var/lib/kubelet/config.yaml
cgroupDriver: systemd

systemctl start containerd
systemctl start kubelet
ㅁkubectl uncordon <node-name>

• alias 설정

vi ~/.bashrc

alias k='kubectl'
alias kg='kubectl get'
alias kc='kubectl create'
alias kd='kubectl delete'
alias klogs='kubectl logs'

Kubeadm 삭제 후 다시 깔기 위한 명령어

❈ Cluster 설정이 잘못되어 init한 설정을 취소하고, 다시 설치할 때 두 가지 모두 수행되어야 한다.

1. kubeadm reset
2. rm $HOME/.kube/config

Troubleshooting

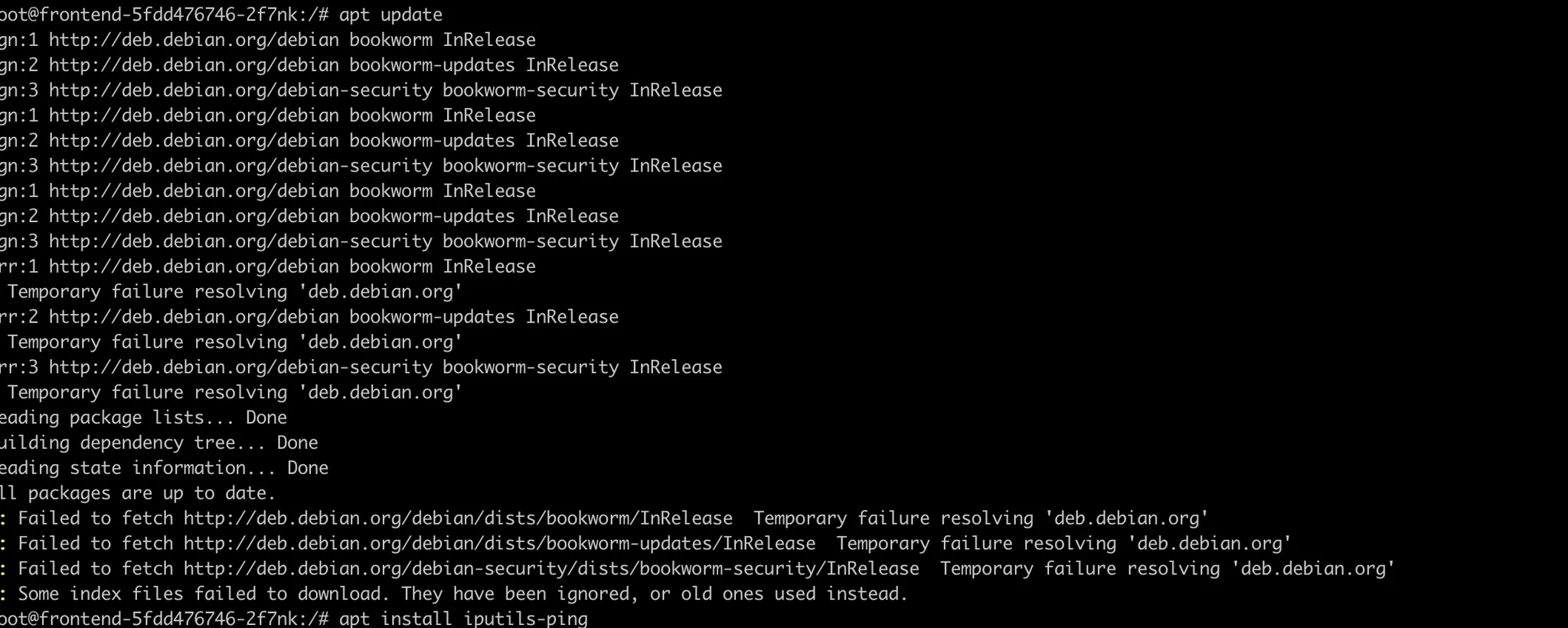

• Pod에서 인터넷으로 나가지 못하는 문제

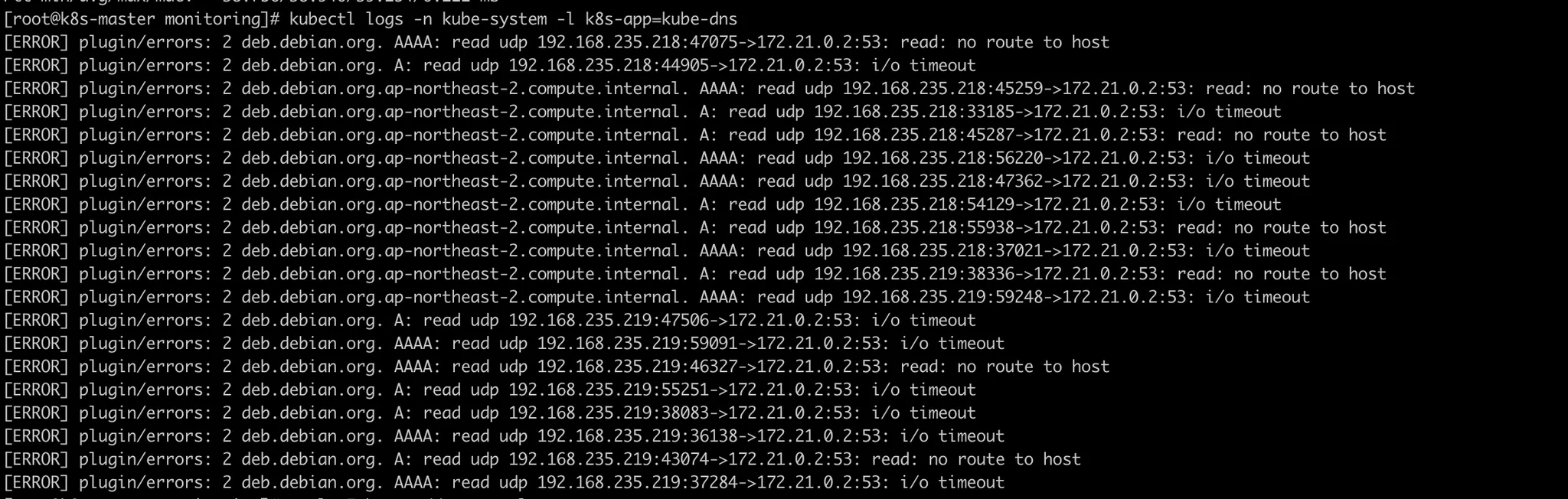

• core-dns 로그 확인

• ec2-user가 kubernetesAPI 사용할 수 있도록 권한 변경

mkdir .kube
cp ~/.kube/config /home/ec2-user/.kube/config
chown ec2-user:ec2-user /home/ec2-user/.kube/config

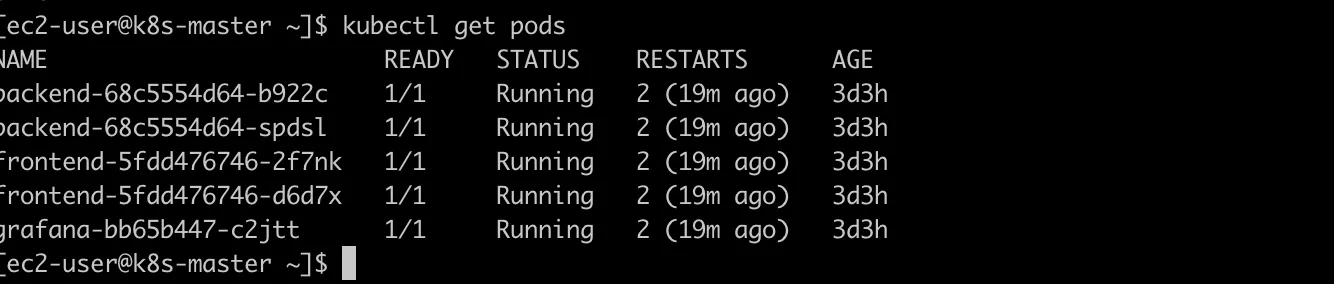

• 일반 사용자로 명령어 수행 확인

참고로, ec2-user에서 alias를 사용하려면 /home/ec2-user/.bashrc 에 다시 추가를 진행한다.

• 기존 생성하였던 리소스 모두 삭제 후 apply
